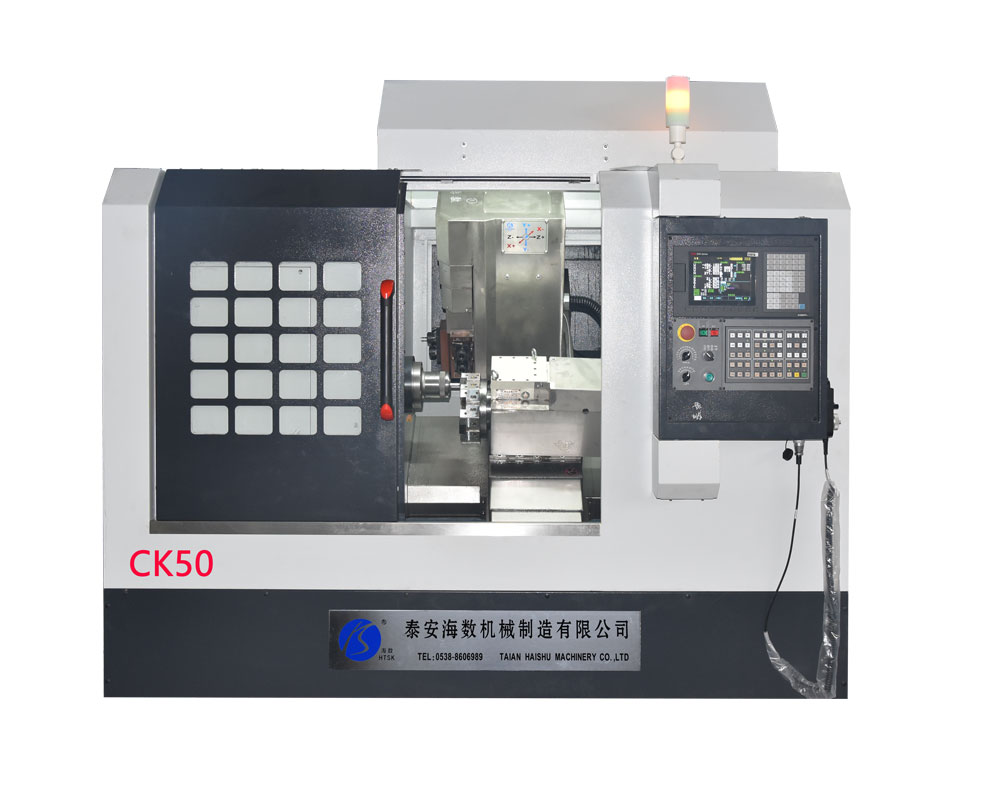

CK50斜軌數控車床裝配了四動力頭和垂直Y軸，滿足客戶多方位多角度的加工需求。
這款機床采用了套筒式主軸單元，瑞典SKF/REXROTH導軌，臺灣PMI/HIWIN絲杠，德國FAG絲杠軸承，高配高精高要求的斜軌數控車床。主軸也采用了磁環編碼器，可以高效精密的分度和定位，床身結構采用了30°整體斜床身，可以排刀或者裝刀塔
如果客戶需要增加多種磨頭或者動力頭也是首選之一
卡盤：手動卡盤，氣動卡盤，液壓卡盤，氣動夾頭，液壓夾頭
尾座：液壓
刀架：4/6/8 電動刀塔 液壓刀塔，伺服刀塔
系統：廣數，凱恩帝，新代，西門子，發那科
送料機：機械送料機，氣動送料機，液壓送料機，伺服送料機，桁架送料機
|
項 目 |
規 格 |
CK50 | ||||
|
工作范圍 |
床身上大回轉直徑（mm） |
φ510 | ||||
|
拖板上大回轉直徑（mm） |
φ180 | |||||
|
大加工盤類直徑（mm） |
φ400 | |||||
|
大徑向銑削長度（mm） |
330 |
300 |
270 | |||
|
大車削長度（mm） |
裝排刀:480 裝刀塔:380 |
裝排刀:450裝刀塔:350 |
裝排刀:420裝刀塔:320 | |||
|
極限行程 |
X軸（直徑行程mm） |
1100 | ||||
|
Z軸（mm） |
550 | |||||
|
進 給 |
X向滾珠絲桿 |
3210-C3 | ||||
|
推薦X軸電機扭矩(N·m) |
≥10 | |||||
|
Z向滾珠絲桿 |
3210-C3 | |||||
|
推薦Z軸電機扭矩(N·m) |
≥10 | |||||
|
床 身 |
床身與水平傾斜度 |
30°整體鑄件床身 | ||||
|
導軌跨度（mm） |
450 | |||||
|
套筒式機械主軸單元（客戶提供） |
高轉速（rpm） |
4500 |
4500 |
3000 | ||
|
通孔直徑（mm） |
φ56（客戶提供） |
φ62（客戶提供） |
φ79（客戶提供） | |||
|
軸端型式 |
A2-5 |
A2-6 |
A2-6 | |||
|
內孔錐度 |
MT6 |
MT6 |
MT6 | |||
|
推薦主軸電機功率(kW) |
5.5 |
7.5 |
7.5 | |||
|
可選液壓卡盤或筒夾 |
6寸或46筒夾 |
8寸或52筒夾 |
10寸 | |||
